Теплый комфортный дом, любящая семья, здоровые дети - разве не об этом грезит большая часть из нас? Эта мечта не только нашего поколения либо нашей страны.

И в случае если любовь и здоровье - понятия вечные и не всегда поддающиеся нашим усилиям, то устроить теплый дом нам в полной мере по плечу. Лишь поразмыслите, об этом люди точно грезили еще в пещерах. Так как как раз пространство, окруженное холодным камнем, больше всего хочется согреть. И вот древние изобретатели попытались: очаг, камин, печь - жилища начали медлено обогреваться. Появились трубы - в дома пришла не только вода, но и возможность сделать более идеальную систему отопления. И как апофеоз научной мысли: сейчас мы знаем устройство теплых полов, а также можем сделать теплый пол своими руками.

Мало о преимуществах теплых полов

Давайте сперва поболтаем о том, из-за чего как раз теплый пол считается самым лучшим методом обогрева жилья и чем нас уже не устраивает простая система отопления посредством радиаторов.

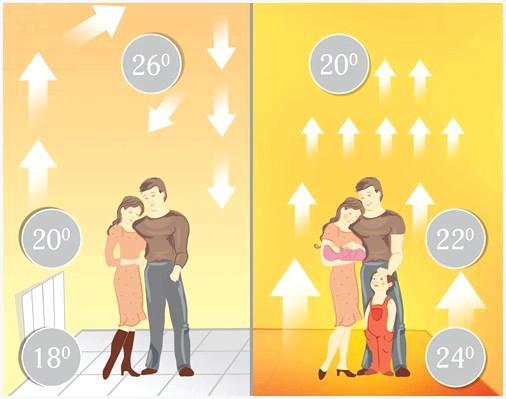

Сравнительные характеристики радиаторной системы обогрева и теплых полов

С радиаторами все достаточно просто - при источнике тепла, расположенном на стене, у нас в комнате образуется довольно-таки заметная и не весьма приятная, честно скажем, отличие температур. Из-за чего? Как мы еще в школе учили, теплый воздушное пространство пытается встать вверх, тогда как холодный опускается вниз. Боковое размещение нагревательных приспособлений ведет к тому, что самое теплое место в помещении выясняется лишь поблизости от источника тепла, позже теплый воздушное пространство уходит наверх фактически по прямой, а уже остывший опускается к нашим ногам. Вот и получается, что наверху дышать нечем, а ноги мерзнут, к тому же постоянный круговорот воздуха по помещению формирует неприятные сквознячки и разносит пыль, сколько ее не убирай. И все это приводит к бессчётным проблемам со здоровьем.

А вот в случае помещения системы отопления вниз, к тому же при равномерном размещении нагревательных элементов по всей площади пола, теплый воздушное пространство весьма удачно распределяется по нашему жизненному пространству. Ноги окутаны наиболее комфортным теплом - градусов 25-30, кому как нравится, уже на уровне головы воздушное пространство делается прохладней (не забывайте советы медиков?) - 20-25 градусов, а температура подпотолочного воздуха нас уже не тревожит - мы же все-таки не дремлем на потолке. К тому же таковой ровный постоянный приток тепла от пола избавляет нас от резких и сильных движений воздуха, так называемых конвекционных потоков, другими словами уборка, наконец-то, приносит долгожданные плоды по избавлению нас от вездесущей пыли. А все это совместно взятое в разы сокращает возможность простудных и аллергических болезней.

Вот и получается, что подключение теплого пола приносит в наш дом не только тепло, но и здоровье.

Неспециализированные представления о системе водяных теплых полов

Ну что, начинаем утеплять свой дом по лучшим технологиям нашего времени. Причем обращение вправду идет по большей части о собственном частном доме, поскольку далеко не в каждой квартире имеется возможность установить альтернативную систему отопления - лишь в тех многоквартирных зданиях, где это предусмотрено проектом. К тому же обогрев частного дома тёплой водой просто-напросто выгоднее, чем те же электрические утепленные полы. Но давайте более детально рассмотрим, что такое водяной теплый пол.

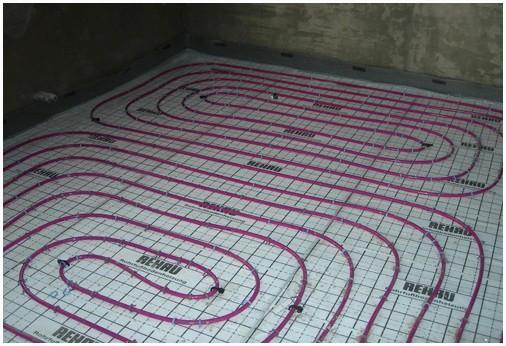

Укладка труб водяного теплого пола

Итак, теплый пол водяной - устройство системы. Верный набор теплого пола включает в себя:

  • Подложка под теплый пол, изолирующая от утечек тепла и жидкости вниз
  • Крепежная система для фиксации труб (возможно арматурная сетка)
  • Нагревательные элементы, в нашем случае это трубы с тёплой водой
  • Материал, равномерно распределяющий тепло по поверхности пола, в этом качестве довольно часто выступает цементная стяжка
  • Финишное напольное покрытие
  • Система регулирования температуры

В случае если подобрать качественные материалы и ответственно подойти к монтажу, то наш водяной теплый пол будет помогать долго и без перебоев. Несложный пример - труба из современных материалов гарантировано прослужит не меньше 50 лет. Вся система будет безупречно работать столько, как надежен любой ее элемент - правило не сильный звена.

Предварительная подготовка к монтажу

Что необходимо знать для успешной установки всех элементов системы? Не считая неспециализированных положений имеются еще и те самые мелочи, без соблюдения которых целый наш труд может обернуться пшиком. Вот пара правил, гарантирующих совершенное функционирование системы:

  • Делать проект гидравлической системы отопления всего дома лучше посредством экспертов, каковые точно вычислят нужную подачу тепла и схему укладки труб
  • Укладывать трубы для водяного теплого пола нужно на ровную поверхность, дабы распределение тёплой воды происходило в соответствии с схеме, без застоев
  • Для полноценной теплоизоляции подложка должна быть от 3 до 15 см толщиной (в прямой зависимости от температуры теплоносителя) и плотностью не меньше 35 кг/куб. м
  • При громадной площади отапливаемого помещения направляться поделить ее на пара площадок, размером не больше 40 кв. м, тогда температурная нагрузка на цементную стяжку будет не так громадна, и растрескивания возможно не беспокоиться
  • Между участками и по периметру всего помещения нужно прокладывать демпферную ленту, компенсирующую температурные колебания цементной стяжки
  • Трубы для теплого водяного пола необходимо подбирать достаточно гибкими и прочными, оптимальнее для данной цели подходят металлопластиковые либо полипропиленовые бесшовные трубы диаметром 20 мм
  • Направляться избегать излишних состыковок при прокладке труб, чтобы исключить возможность протечки под полом (самый надёжный вариант с двумя соединениями - на входе и выходе коллектора)
  • Протяженность одной цельной трубы не должна быть больше 90 метров, тогда циркулирующая вода будет неизменно нужной температуры
  • Следим, дабы при изгибе труб не было заломов
  • Заливка теплого пола обязана проводиться лишь по окончании проверки гидравлической системы на герметичность (опрессовки)
  • Заливаем цементную стяжку при поддержании в системе труб обычного рабочего давления
  • Все технические приспособления (коллектор, насос, котел, терморегуляторы) направляться закупать у надежных компаний, дающих хорошие гарантии - лучше сходу заплатить полную цену, чем позже тратить дополнительные деньги на ремонт теплого пола опять и опять

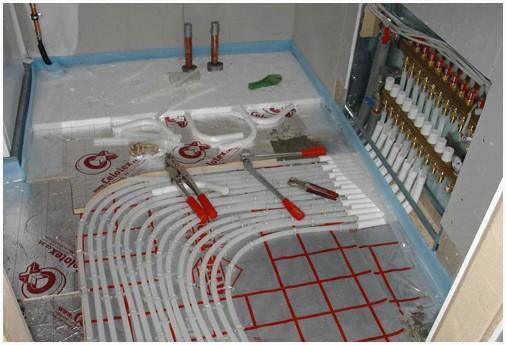

Насосно-смесительный узел с коллекторным блоком системы водяных теплых полов

Выполняя эти нехитрые правила, мы можем рассчитывать на исполнение нашей грезы. Не смотря на то, что в случае если у желающего самостоятельно оборудовать в доме теплый пол не довольно много опыта по ремонтным работам, лучше пригласить экспертов, тогда уверенность в надежности работы системы будет гарантирована.

Теплый пол водяной - технология монтажа

Пора переходить к конкретике. В этот самый момент нам необходимо разобраться, какой тип монтажа нам больше подходит. Сейчас известны два метода установки водяного теплого пола:

  • Цементный (с обязательной цементной стяжкой)
  • Настильный (в зависимости от материала, на который производится монтаж - полистирольный либо деревянный)

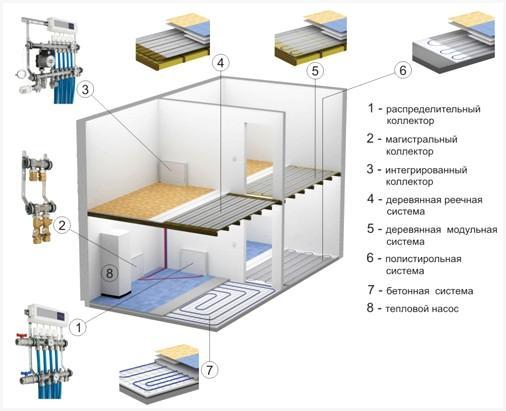

Разные виды монтажа водяных теплых полов

Цементный метод монтажа оптимальнее подходит для первого этажа нашего дома. Полистирольный возможно делать на любом ярусе, а вот деревянный наиболее оптимален для второго и более высоких этажей дома. Но для лучшего понимания нужна более подробная информация.

Монтаж водяного теплого пола с цементной стяжкой

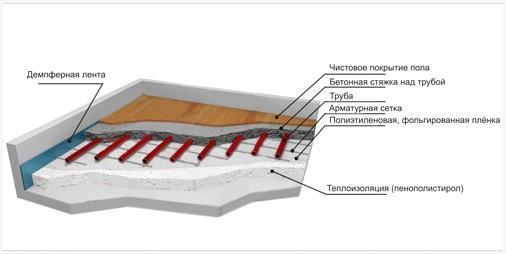

"Пирог" водяного теплого пола с цементной стяжкой

Этапы монтажа с цементной стяжкой заключаются в следующем:

  • Устанавливаем на стене коллекторный шкаф и монтируем в него насосно-смесительный узел с коллекторным блоком
  • Проклеиваем демпферную ленту настилаем гидроизоляцию (полиэтиленовую пленку) укладываем теплоизоляцию с отражающим подбоем (возможно сперва проложить пенопласт либо полистирол, позже фольгу)
  • Устанавливаем арматурную сетку (в случае если у нас предварительно были уложены полистирольные маты с бобышками либо пазами для труб, тогда данный этап возможно пропустить)
  • Подсоединяем трубу к подающему выводу коллектора и укладываем ее по помещению в соответствии с схеме, упомянутой в проекте, второй конец трубы подключаем к обратке
  • Делаем подключение терморегулятора теплого пола и сервоприводов для трансформации температуры через коммуникатор
  • Проводим опрессовку (даем в трубы повышенное давление для проверки герметичности)
  • Оставив в трубах рабочее давление, заливаем цементную стяжку (цементная смесь на базе цемента М300 с пластификатором и полипропиленовой фиброй либо особые смеси для стяжки теплых полов) с толщиной слоя в 5-7 см
  • По окончании полного отвердения бетона (28 дней) настилаем финишное напольное покрытие

Вот и все. А ведь это наиболее сложный монтаж теплых полов. Кстати, котлы для теплого пола, хоть и являются частью системы отопления, но устанавливаются раздельно посредством экспертов.

Настильный метод монтажа водяных теплых полов

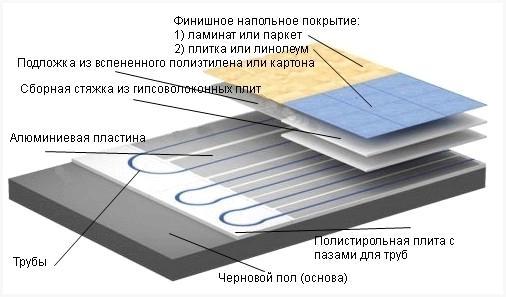

Слои укладки водяного теплого пола настильным методом

Самое основное отличие этого метода - отсутствие цементной стяжки. Этапы укладки будут такими:

  • Установка коллекторного шкафа и гидроизоляции
  • Прокладка теплоизоляции:
  • Или полистирольные маты с пазами для труб или минеральная вата
  • Либо другой подобный материал, укладываемый под деревянную базу (модули из ДСП-плит либо лаги)
  • Укладка алюминиевых пластин
  • Подключение и прокладка труб по схеме
  • Подложка под финишный пол:
  • Для паркета либо ламината - картон либо вспененный полиэтилен
  • Для плитки либо линолеума - гипсоволоконные либо цементно-стружечные плиты в качестве сборной стяжки
  • Настил финишного напольного покрытия

Как видим, настильный метод занимает значительно меньше времени, и слой "пирога" с трубами получается значительно более узким, чем цементная стяжка, и более легким, исходя из этого и советуют его для межэтажных перекрытий.

Вот так и происходит установка водяных либо гидравлических теплых полов. Не так уж все и страшно, не правда ли? Но все равно повторюсь: в случае если у вас не довольно много опыта в делах подобного рода, лучше пригласите эксперта-специалиста. Либо хотя бы воспользуйтесь консультацией живого специалиста, который видит ваш конкретный случай и сможет адаптировать наши рекомендации как раз для вас. Успешного вам ремонта и теплого дома!
