Устройство стяжки водяного теплого пола
Выбор водяного теплого пола — один из экономных вариантов обогрева помещения, который имеет массу преимуществ. Но для установки водяного теплого пола, не считая проведения расчетов и выбора материалов, направляться очень важный процесс — это устройство стяжки и верный выбор состава.
В данной статье рассмотрим основные виды стяжек и инструкцию по устройству стяжки на водяной теплый пол.
Назначение стяжки водяного пола
Функции стяжки водяного пола:
- Выравнивание поверхности;
- Подготовительный элемент перед установкой напольного покрытия;
- Распределение температуры на поверхности пола;
- Обогрев помещения;
- Фиксация труб;
- Принятие всех нагрузок в помещении;
- Устранение трещин, вздутий и других деформаций поверхности.
Стяжки для водяного теплого пола
Рассмотрим разновидности стяжек для водяного теплого пола:
1. Классический вариант — цементная стяжка, которая имеет ряд преимуществ:
- Хорошие теплоизоляционные свойства;
- Ровная поверхность;
- Равномерное распределение тепла;
- Выдержка громадных нагрузок.
2. Настильная стяжка — подходит для помещений с низкими потолками, каковые не разрешают забирать дополнительную высоту стен в ходе установки цементной стяжки.
3. Устройство водяного теплого пола при помощи полистирольных пластин хороший вариант для ровного пола.
4. Деревянная стяжка — устанавливается в деревянных зданиях. Имеет хорошие теплопроводниковые свойства.
Устройство стяжки теплого водяного пола, выполненной из бетона
Инструменты для работы:
водяной уровень, дрель, миксерная насадка для дрели, правила, ведра для раствора, шпателя, валик для нанесения грунтовки, маяки.
Материалы для устройства цементной стяжки:
- Цемент марки 300 либо 350,
- Песок либо щебень,
- Пенопласт,
- Грунтовка,
- Арматура с сечением 4 мм,
- Демпферная лента.
Инструкция по изготовлению водяного теплого пола и стяжки под водяной теплый пол:
1. Перед укладкой труб нужно уложить теплоизоляционный материал, к примеру, пенопласт либо пеноплеплекс, для избежания дополнительных потерь тепла.

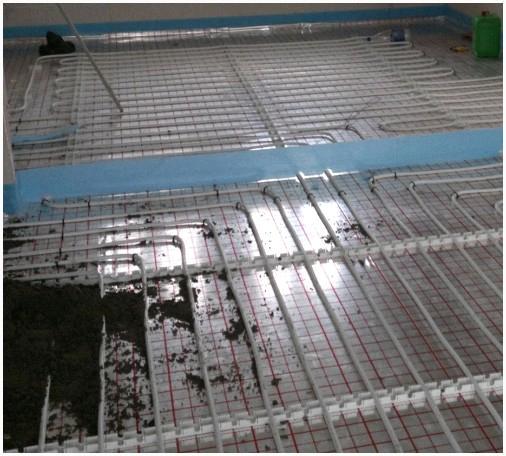

2. Вдоль стенки наклеиваем демпферную ленту с целью теплоизоляции.
3. Укладываем армирующую сетку, которая надежно зафиксирует трубы.

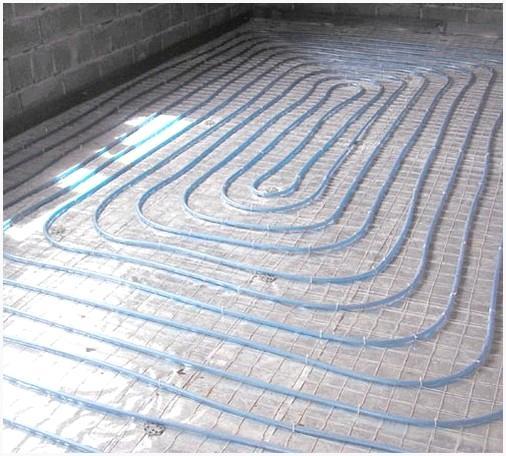

4. Трубы раскладывают равномерно, в виде спирали либо змейки. Расстояние между трубами 12-36 см. Расстояние между трубами и стеной не более 5 см.
5. Посредством хомутов прикрепляют трубы. Расстояние между крепежами 90-100 см.
Совет: Не затягивайте очень сильно хомуты, поскольку при нагревании трубы увеличиваются.

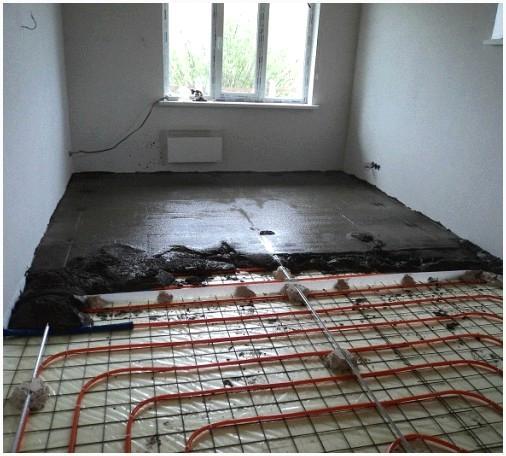

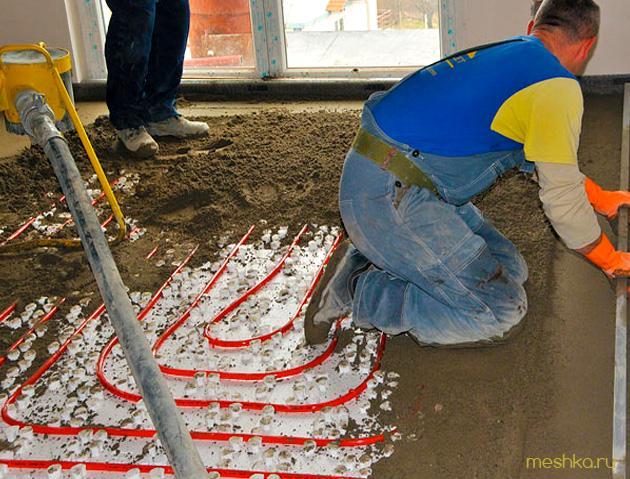

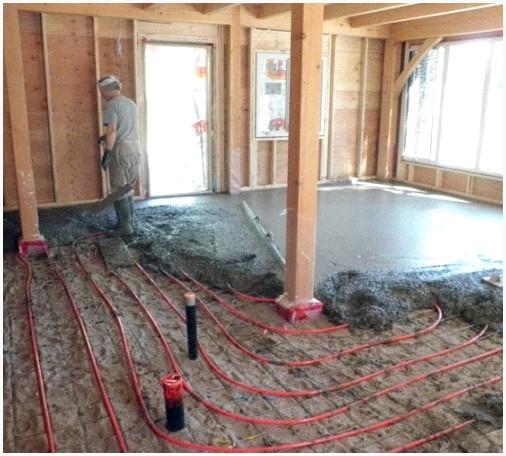

6. По окончании укладки труб и проверки пола направляться укладка стяжки.
7. Для изготовление раствора применяют цемент и песок. Пропорции 1:3. Вероятен вариант применения щебня фракции 5-20 Марка цемента должна быть не меньше 300.
8. Кроме этого в качестве раствора используют готовые смеси для теплого пола. Таковой раствор более эргономичный, не требует дополнительного расчета количества ингредиентов.
9. При высыхании раствор расширяется, тем самым образовывая трещины. Дабы избежать данной неприятности рекомендуется применять пластификаторы, каковые наносят на труднодоступные участки.
10. Для более качественного выравнивания стяжки применяют самовыравнивающие смеси, каковые упрощают конечный процесс выравнивания.
11. Толщина стяжки над трубой минимум 30-45 мм. На теплый водяной пол толщина стяжки 60-70 мм. В случае если в устройстве стяжки применяют самовыравнивающие смеси, тогда толщина стяжки водяного теплого пола образовывает 45-50 мм. Не нужно экономить на толщине стяжки, поскольку основная функция стяжки — принятие всех нагрузок в помещении.
12. Перед заливкой стяжки поверхность пола направляться хорошо очистить от небольших частиц пыли и грязи.
13. Потом поверхность грунтуют, лучше сделать это два раза.
Совет: Для расчета объема цементной стяжки нужно толщину стяжки умножить на площадь помещения. К примеру, для помещения, площадью 80 м? С толщиной стяжки в 50 см, количество цементной стяжки образовывает 400 м³
.
14. По окончании определения толщины цементной стяжки устанавливают маяки и создают армирование. Для армирования подойдет арматура с сечение 3, 4, 5 мм.
15. В качестве усилителя для стяжки применяют фибру либо стружку из полипропилена. В следствии возьмём фибробетонную стяжку.
16. Деформационные швы отличают цементную стяжку для водяного теплого пола от простой. В случае если площадь помещения не превышает 10 м?, тогда швы оставляют по периметру помещения. Особую амортизационную полосу прокладывают на нижнем участке стенки.
17., если площадь помещения больше десяти метров? Нужно оставлять дополнительные швы. Данный процесс происходит методом укладывания Т-образной ленты, в места, предусмотрены для швов.
18. Для полного подсыхания стяжки требуется от двух до 30 дней. После этого создают укладку чистового покрытия.
Утепленные полы водяные под стяжку. Дополнительные советы по установке
1. Перед установкой цементной стяжки обязательным действием есть проверка водяной тепловой системы, для исключения утечек воды и других недостатков.
2. В обязательном порядке уложите защитный слой утеплителя перед устройством водопроводных труб. Это окажет помощь избежать дополнительных потерь тепла.
3. При выборе материалов для устройства цементной стяжки не рекомендуется экономить на марке бетона, при не соблюдении всех технологий, вероятно появление трещин и перебои в обычном функционировании всей системы отопления.
4. Маяки должны быть выставлены ровно и прочно, поскольку минимальный сдвиг маяков спровоцирует нарушения и неровности цементной стяжки.
5. Для предотвращения трещин нужно увлажнение стяжки в течении всего времени до полного подсыхания.
Сухая стяжка для теплого водяного пола
Теплый водяной пол сухой стяжки используется в том случае, если покрытие нужно сделать за маленькие сроки.
Такая стяжка имеет массу недостатков:
- Неэфективное применение тепла;
- Громадные потери тепла;
- Пониженная пожаробезопасность.
Для устройства сухой стяжки выполните ряд действий:
1. Удалите старое покрытие и подготовьте поверхность. Небольшие трещины заделайте бетоном. Зашпаклюйте стыки между полом и стеной.
2. На пол уложите особую кромочную ленту, которая выполнит звукоизолирующую функцию.
3. Уложите слой гидроизоляционной пленки. При недостаточной ширине, пленку укладывают нахлестом, дабы влага не попала на утеплитель.
Совет: Не применяйте сухую стяжку для теплого водяного пола, в случае если помещение находится на первом этаже. Потери тепла в этом случае составят 5О%.
4. Засыпьте песок, пемзу, небольшой щебень, керамзитный отсев сверху на гидроизоляцию. Чем выше слой, тем пеньше потери тепла.
5. Вероятно применять пенополистерольный утеплитель, который стоит дороже, но действеннее удерживает тепло и не поддается влиянию мышей, плесени либо грибка.
6. Пенополистерольный утеплитель укладывайте в пара слоев, для обеспечения надежной теплоизоляции.
7. Посредством правила разровняйте покрытие. Утепленные полы водяные толщина стяжки образовывает 60-80 мм.
8. Установите особые алюминиевые пластины под трубы. Основная функция пластин — распределение тепла по площади пола.
9. В пластинах сделайте углубления для труб.
10. Еще раз удостоверьтесь в надежности правилом ровность покрытия.
11. Установите трубы.
12. Поверх труб уложите пористую ленту, основная функция которой — понижение звука от ударной нагрузки.
13. Перекройте пол гипсокартоном либо фанерой. При покрытии пола швы ставят перехлестом.
14. Для скрепления швов применяйте саморезы с шагом 50 мм для гипсокартона и 150 мм для фанеры.
15. Потом попытайтесь прогреть пол, после этого уложите подложку и ламинат.
Совет: Ламинатное покрытие не выносит громадного перепада температур. Нужно прогревать теплый пол ежедневно. Большая температура подогрева 25-27°C.
Утепленные водяные полы без стяжки

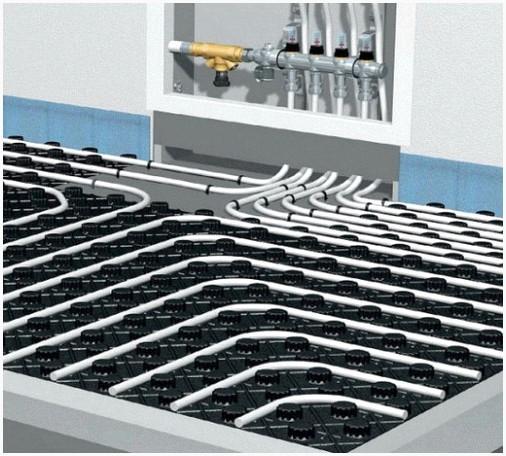

Для устройства водяного пола без стяжки применяют полистирольную систему. Такая система действенна лишь в том случае, если напольное покрытие идеально ровное. Допускаются перепады не более 3 мм на 1 м?. Трубы в таковой системе укладывают на пластины. Толщина пластины 3 см, ширина 30 см, протяженность 100 см. Пластины имеют особые пазы, в каковые помещают трубы.
Преимущества установки полистирольной системы теплого пола:
- Совершенный вариант для помещения с низкими потолками, толщина стяжки не превышает 12 см;
- Не стоит ожидать пока стяжка высохнет;
- Полистирольная система весьма легкая, если сравнивать с цементной.
Устройство полистирольной системы:
1. Предварительно вычислите размеры шага укладки полистирольных пластин.
2. Пластины укладываются на ровное покрытие. Допустимые перепады составляют 2 мм на 1 м?.
Совет: В случае если перепады превышают допустимую норму лучше сделайте цементную стяжку либо финишное наливное покрытие.
3. По окончании выравнивания, пол нужно очистить от мусора и пыли.
4. На пол укладывают гидроизоляционную пленку либо другой пароизолятор.
5. Демпферная лента укладывается между полом и стеной.
6. Пластины укладывают на пол мозаическим образом, в соответствии с замыслом укладки.
7. Ход укладки зависит от многих факторов, таких как, количество этажей, тип здания, наличие окон. Средняя ширина шага образовывает 20, 30 см, около окон — 15 см.
8. В пазы пластин укладывают трубы.
Совет: Проверка тепловых свойств теплового водяного пола осуществляется в течении одного дня, не меньше.
9. По окончании проверки поверхность покрывают вспененым полистиролом.
10. Следующий этап — установка гипсоволокнистых влагостойких плит, минимальная толщина которых образовывает 10 мм. Такие плиты стыкуются между собой в ходе укладки. В случае если предстоящим покрытием будет керамическая плитка стыки между плитами не требуют шпаклевания, но под укладку линолеума шпаклевание стыков — обязательный процесс.
Стяжка для деревянного теплого водяного пола
В деревянных зданиях значительно чаще используется деревянная система укладки теплого водяного пола. Имеется два варианта настила таковой системы:
- Речный,
- Модульный.
Речный настил изготавливают из отдельных планок, выполненных из ДСП. Между планками вставляют трубопровод и отражающие пластины.
Модульный настил имеет громадную эффективность, потому, что планирует из готовых частей, в которых заблаговременно предусмотрено размещение трубопровода.
Для устройства деревянного теплого пола выполните ряд действий:
1. Уложите лаги с расстоянием 60 см. Прикрепите лаги посредством оцинкованых опор.
2. Под лаги укладывают доски, для чернового пола.На пол уложите гидроизоляционную пленку, а после этого теплоизоляцию. В качестве теплоизолятора рекомендуется применять минеральную плиту с базальтовой базой.
3. Следующий слой — ДСП либо простая доска толщиной 4 см, каковые укладываются полосами. Расстояние между полосами 5-7 см.
4. Для отражения тепла применяют оцинкованое железо либо алюминиевые пластины, каковые укладывают в зазоры между полосами.
5. Металлопластиковые трубы укладывают в канавки.
6. Удостоверьтесь в надежности правильность укладывания труб и ровность пола.
7. На эту систему укладывают фанеру, а после этого готовое покрытие.
Совет: Выбирайте влагостойкую фанеру, толщина которой не меньше 1 см. Оставляйте зазор между страницами фанеры, поскольку при нагревании дерево расширяется.
8. Перед установкой финишного покрытия направляться провести диагностику системы.
9. В качестве финишного покрытия выбирайте ламинат, паркет, плитку либо линолеум.
