Инфракрасный пол под плитку своими руками

инфракрасный, плитку

Обогрев дома отыграет ключевую роль в обеспечении комфорта и уюта. Один из инновационных способов утепления – укладка инфракрасного теплого пола.

Монтаж для того чтобы пола выполняется под различные виды покрытия, а также и под плитку.

Рассмотрим целесообразность применения ИК-пола под плитку, обрисуем особенности видов пленочного утепления, и приведем пошаговую инструкцию по обустройству теплого пола своими руками.

Инфракрасный пол под плитку: за и против

Инфракрасный теплый пол – один из наиболее функциональных и действенных современных способов отопления жилья. Его популярность обусловлена комфортным, качественным и равномерным обогревом.

Основная мысль обогрева пребывает в применении особой термопленки. Покрытие из полимера излучает инфракрасные лучи, размер которых колеблется в диапазоне 5-20 мкм. Основной излучатель в этом случае – паста из карбоната углерода, помещенная в предохранительную полиэстеровую пленку.

Сам по себе теплоизоляционный материал как инфракрасная пленка достаточно универсален. В отличие, от водяных полов, он может употребляться в различных помещениях (квартира, жилой дом) под разные покрытия. Но между экспертами не утихают споры о целесообразности укладки инфракрасных полов под керамогранит либо кафель. Само собой разумеется, плитка – холодный отделочный материал, который нуждается в дополнительном обогреве, но существует вывод, что монтаж под такое покрытие инфракрасного утепления не желателен. Это разъясняется рядом обстоятельств:

  1. Низкая адгезия пленки. В случае если на пленочное покрытие сходу уложить плитку либо залить стяжку, то окажется «плавающий», неустойчивый к деформациям пол. При простукивании бетон издает пустой звук, а вдруг на таковой пол уронить тяжелый предмет, то стяжка имеет все шансы треснуть. Кое-какие «мастера» для увеличения сцепки пробуют сделать много засечек и вырезов. Но если не заизолировать надежно эти микро-отверстия, то потом пол может «биться» током от утечек, наряду с этим неизменно будет срабатывать УЗО.
  2. Риск замыкания. Плиточные растворы и клеи для стяжек имеют щелочную среду. Через время пленка полиэстера разъедается независимо от количества и толщины слоев. Наименее драматичный финал – замыкание, нехороший – искрообразование от оголенных электрических соединений.

Совет. Инфракрасные полы оптимально подходят для «сухого» монтажа под линолеум, ламинат, ПВЗ-плитку либо ковролин. Под керамогранит, кафель, керамику лучше применять кабельные либо стержневые электрические полы.

Не обращая внимания на перечисленные минусы не все готовы отказаться от инфракрасного утепления плитки. При монтаже употребляются особые технологии, разрешающие свести недостатки и риски к минимуму. Такая настойчивость обусловлена значительными плюсами инфракрасных полов:

  • Действенный и равномерный обогрев жилья;
  • Простота установки;
  • Продолжительность эксплуатации;
  • Минимальная утрата пространства помещения – толщина инфракрасного пола от 5 мм;
  • Приемлемая цена инфракрасного пола под плитку (цена);
  • Прогрев комнаты улучшается за счет вторичной конвекции нагретых предметов;
  • Концентрация отрицательно заряженных ионов увеличивается в 4 раза – это положительно отражается на качестве воздуха в помещении;
  • Минимальное электромагнитное излучение;
  • Работа инфракрасной пленки не сопровождается шумом, вибрацией либо выделением пыли.

Это весьма интересно! 90% исцеления от инфракрасного пола вольно проходит через стяжку и плитку, нагревая не только воздушное пространство в доме, а и тело человека

Выбор инфракрасного пола

Различают две категории ИК теплых полов, применяемых под плитку: стержневые и пленочные.

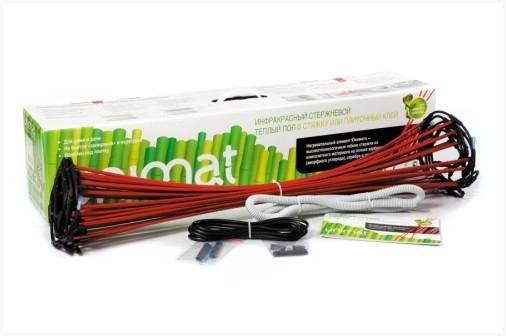

Особенности стержневых полов, действующих по принципу инфракрасного исцеления:

  • Допустима укладка системы конкретно в клеевой раствор;
  • Применение дополнительной армирующей сетки не нужно;
  • Установку стержневого пола самостоятельно без привлечения экспертов;
  • Непроизвольный режим регулировки системы отопления – при большой производительности включается экономный режим работы.

На протяжении укладки отопления пленочного типа принципиально важно выполнять определенные требования, что скажется на повышении цены ремонта. Инфракрасная пленка со своей стороны выпускается в двух выполнениях: с углеродным и биметаллическим нагревательным элементом.

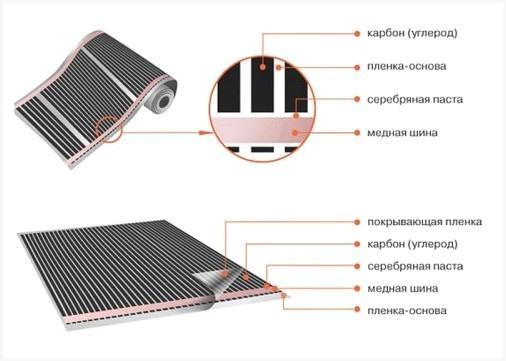

В первом варианте роль нагревательных элементов делает карбоновое волокно (углеродная паста с различными добавками). База материала – лавсановая пленка, владеющая такими качествами как: износоустойчивость, прочность, эластичность и хорошие диэлектрические характеристики.

Инфракрасный пол под плитку: фото

Греющие элементы запаяны в два слоя, подача электроэнергии осуществляется через бронзовые либо серебряно-бронзовые проводники. Подключение теплого пола происходит по параллельной схеме.

Принципиально важно! Углеродную инфракрасную пленку возможно использовать для утепления вертикальных поверхностей и потолка

Хороший вариант – ИК-пленка с графитовым напылением. Материал отличается повышенной надежностью и долгим сроком работы. Недостаток – большая цена.

Структура пленочного обогрева с биметаллическим нагревательным элементом складывается из двух слоев: алюминий и медь с присадками.

База биметаллических полов – полиуретановая эластичная пленка. Схема в обязательном порядке дополняется заземляющим проводом, а процедура установки мало усложняется. Подключение выполняется через УЗО и АВДТ.

Принципиально важно! Биметаллический ИК пол нельзя стелить под плитку.

Характеристики и расчет теплого пленочного пола

Инфракрасные утепленные полы под плитку владеют следующими чертами:

  • Большое энергопотребление в режиме нагрева – до 250 Вт/кв.м.;
  • Энергопотребление при настройке режима терморегулирования – 35-85 Вт/кв.м.;
  • Протяженность волн излучения – 5-20 мк;
  • Пиковый процент инфракрасного излучения в спектре – порядка 90-95%;
  • Большая температура нагрева – 130°С;
  • Рабочее напряжение – 220 Вт.

Высокие эксплуатационные параметры разрешают применять пленочный обогрев не только в качестве вспомогательного, но и как основной элемент системы отопления.

Планируя обустройство теплого пола, нужно предварительно вычислить площадь, покрываемую инфракрасной пленкой и потребление электричества покрытия. Эмпирическое значение тепловой мощности для обычного отопления помещения принимается за 100 Вт/кв.м. Обогреваемой площади. Учитывая КПД ИК пленки в 90%, это значение приравнивается к 111,1 Вт/кв.м.

Для действенного применения теплого пола ИК пленка обязана покрывать все места, свободные от мебели. К примеру, в случае если свободная площадь образовывает 80%, а вся комната – 25 кв.м., то размер ИК пленки будет равен 20 кв.м.

При терморегуляционном режиме (35%) потребление электричества составит: 0,35*220 Вт/кв.м.*20 кв.м.*1 ч = 1,540 кВтч.

Инфракрасный пол под плитку: технология монтажа Нужные материалы

Для обустройства инфракрасного пола под плитку своими руками возможно купить готовый набор «Теплый пол» либо приобрести материалы самостоятельно.

Стандартная комплектация системы пленочного теплого пола:

  • Термопленка в рулоне;
  • Контактные зажимы;
  • Комплект электрической проводки;
  • Битумная изоляция на клеевой базе;
  • Изоляция ПВХ;
  • Подробная инструкция по монтажу.

Дополнительно нужно подготовить:

  • Полиэтиленовую пленку (термостойкую);
  • Теплоотражающую изоляцию;
  • Терморегулятор (выбирается исходя из мощности теплого пола и типа установки – накладной/встраиваемый);
  • Коробка под терморегулятор;
  • Провод для установки терморегулятора;

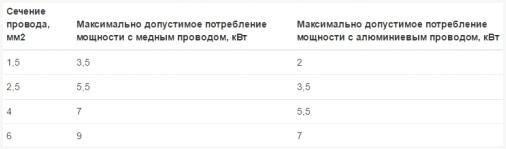

  • При выборе сечения провода направляться отталкиваться от материала самого провода и расчетной мощности системы;

  • Термодатчик (если не идет в наборе);
  • Двусторонний скотч;
  • Сухая самовыравнивающая смесь для узкой стяжки под плитку;
  • Монтажные электроинструменты: пассатижы, кусачки и т.д.;
  • Индикаторная электрическая отвертка, мультиметр;
  • Плиточный клей;
  • Измерительные инструменты: угольник, метр, рулетка;
  • Уровень;
  • Инструменты, нужные для укладки плитки.

Пошаговая инструкция по укладке теплого пола

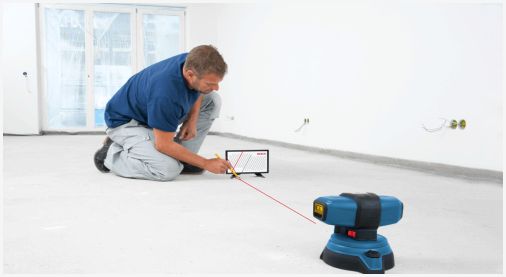

Основание под теплый пол в обязательном порядке должно быть ровным, без впадин, выступов и других видимых недостатков. Допустимый перепад высоты – максимум 3 мм. Перед укладкой поверхность направляться проверить уровнем и при необходимости выровнять – сделать цементную стяжку по уровню. Разрешить стяжке «схватиться» (28 дней), очистить поверхность от пыли. По окончании проведения подготовительных мероприятий возможно приступить к установке инфракрасного пола.

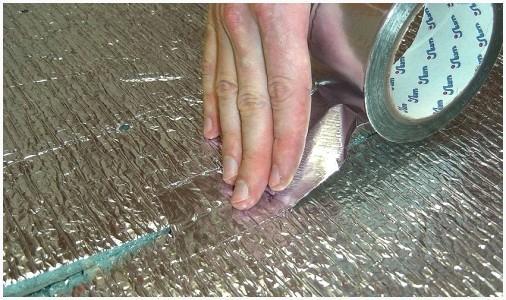

Монтаж гидроизоляционного слоя. Пленочная гидроизоляция нужна для защиты отопительной системы от попадания жидкости. Укладка теплоотражающего материала (пенофол, изолон и т.д.). Теплоизолятор размещается отражающей поверхностью вверх. Изоляция разрешает сократить потери тепла, тем самым увеличив эффективность системы и уменьшив энергопотребление. Материал разложить на пол, расправить, на стыках проклеить скотчем.

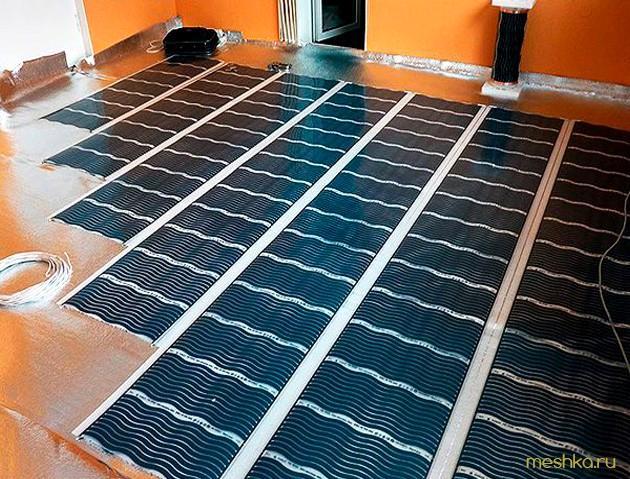

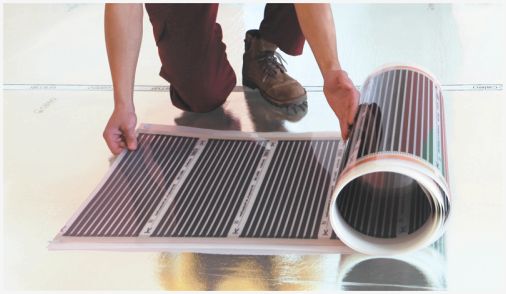

Составить схему укладки и выяснить место под установку терморегулятора – оптимально 15 см от уровня пола. При составлении нужно учесть, что теплый пол не монтируется под бытовыми устройствами и стационарной большой мебелью. В случае если инфракрасный пол употребляется, как основная система отопления, то он должен занимать минимум 70% площади помещения. В случае если пол – дополнительный обогрев, то достаточно 40%. Раскладка теплого пола в соответствии с составленной схемой. Укладку выполнить, выполняя ряд условий:

  • Первый ряд размещается на расстоянии 10-40 см от стенки;
  • Греющая пленка раскладывается бронзовыми сторонами контактов вниз по направлению стенки, где расположен терморегулятор;
  • Между полосами пленочного пола нужно оставлять промежутки около 5-10 мм;
  • Принципиально важно, чтоб полосы не перекрывали друг друга;
  • Рулоны теплого пола по краям приклеить к фольгированной теплоизоляции скотчем.

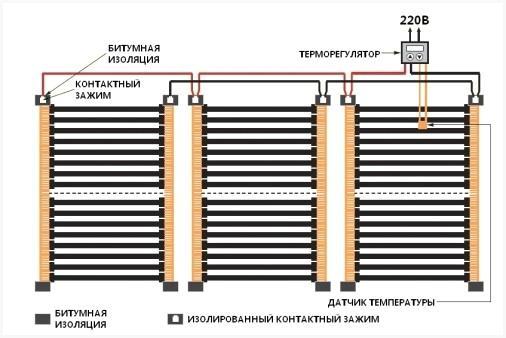

Подключение теплого пола:

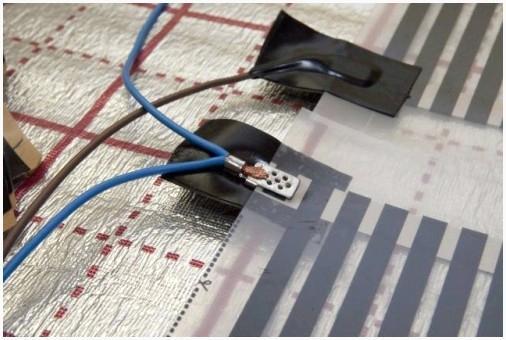

  • В местах электрических соединений, где походит бронзовая шина, установить клемные зажимы, обжать электротехническими клещами либо пассатижами;
  • Выступы на клеммах должны мало продавить пластик, снабжая контакт с бронзовой полосой;
  • Концы монтажного провода вставить в клеммы и обжать;

  • Выполнить параллельное соединение нарезанных кусков ИК-пола;
  • Особой толстой либо битумной изолентой заклеить с двух сторон клеммы, закрывая оголенные концы клемм и проводов;
  • Заизолировать оголенные концы бронзового провода;
  • Подключить провода нужной длины к месту предполагаемого выхода к терморегултору;
  • Термодатчик с проводом положить под пленочный пол и подключить к терморегулятору;
  • Головка термодатчика монтируется снизу к тёмной кремниевой полосе пленочного пола при помощи битумной изоляции, а на месте установки в теплоизоляторе делается вырез, дабы не допустить появление бугра.

Принципиально важно! Электромонтажные работы по установке теплого пола лучше доверить опытному мастеру.

По окончании подключения нужно проверить работоспособность каждой нагревательной полосы при температуре до +30°С. В случае если система работает хорошо, то возможно приступить к следующему этапу – заливка стяжки и облицовка поверхности плиткой.

В качестве дополнительной защиты от протечек уложить сверху ИК-пола полиэтиленовую пленку. После этого накрыть поверхность малярной (штукатурной) сеткой – это улучшит сцепку пленки и стяжки. Залить пол самонивелирующейся смесью либо стяжкой, толщина слоя – 8-10 мм. Покинуть пол на 21 день для «сцепки» и выложить плитку.

Основные требования и советы по укладке инфракрасного теплого пола под плитку

  1. Дабы при поломке термодатчика, его возможно было заменить, устройство пропускается через штробу в гофры.
  2. В случае если ИК-пол потребляет суммарно более 2 кВт, то нужно подсоединять его через отдельный автомат.
  3. Перед заливкой цементной стяжки направляться повторно протестировать целостность цепи, дабы потом не пришлось отбивать плитку.
  4. По окончании залива стяжки теплый пол возможно включать лишь по окончании полного подсыхания, в частности – не ранее, чем через 28 дней.
  5. В случае если на протяжении монтажных работ ИН-пленка была повреждена, то ее лучше заизолировать алюминиевым скотчем с двух сторон.
  6. При укладке плитки нельзя использовать железную армирующую сетку.
  7. Укладку пола нужно делать только на сухой поверхности.
  8. Запрещено размещать теплый пол над нагревательными элементами, к примеру, печкой либо камином.
  9. Запрещено сгибать пленку под углом более 90°.
  10. Нежелательно укладывать отрезок пленочного пола, превышающий 15 метров.
