Стремясь свой дом сделать комфортным и прекрасным, хозяева ищут отопительную систему, которая максимально соответствует этим требованиям.

Систему «теплый плинтус» возможно отнести к таковой категории. Пройдя соответственное тестирование и взяв на Западе широкое распространение, «теплый плинтус» начал завоевывать и на нашем рынке все громадную популярность. И не напрасно! Так как новое поколение отопительных систем действеннее, чем простые батареи, на 20-30%.

Особенности системы «теплый плинтус»

Инновационные системы отопления «теплый плинтус» отличаются высокой эффективностью теплоотдачи и экономичностью, исходя из этого их возможно назвать с уверенностью системой отопления 21-го столетия. Это система плинтусного обогрева к нам пришла из Европы, где удачно употребляется больше двух десятков лет. Теплый плинтус по-различному именуют: плинтусный обогреватель, нагревающийся плинтус, конвектор плинтусного типа.

Конструкция системы

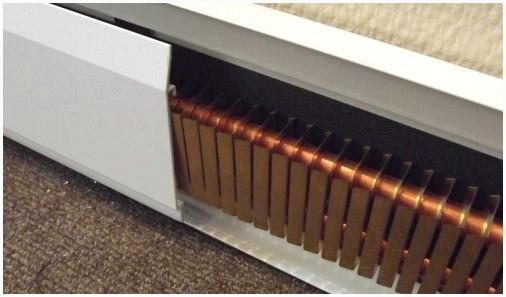

Теплый плинтус является закрытую алюминиевую планку с нагревательным элементом высотой от пола 14 сантиметров и шириной 3 сантиметра. Термоплинтусы отличаются между собой по размерам: размер сечение образовывает 10 - 24 сантиметра, цвету и форме. Конструктивно такая система складывается из греющих теплообменных модулей, каковые являются две трубы из меди, каковые имеют оребрение из бронзы, с насаженными ламелями на них и закрытые разборным коробом из алюминия.

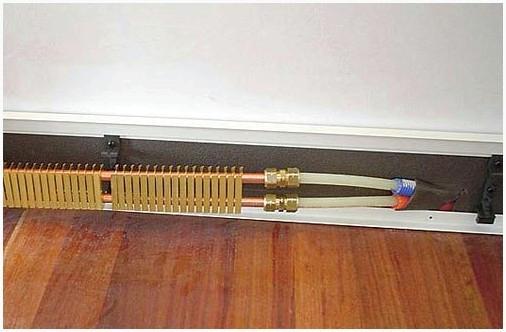

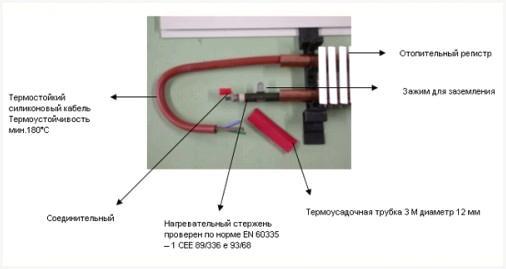

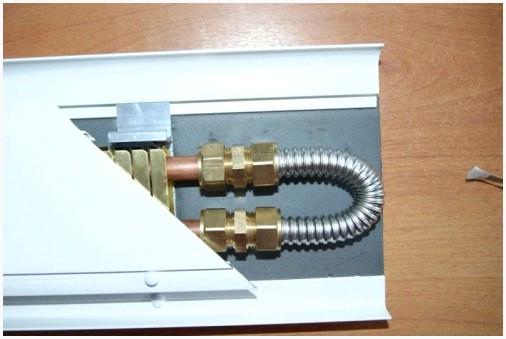

Нагреватели выполняются на базе ТЭНов - трубчатых электронагревательных элементов из жаростойкого материала. Внутренний диаметр бронзовых труб образовывает 11 миллиметров, а внешний — 13 миллиметров. Так как тёплые плинтуса изготовляют из меди, то в данном отопительном приборе всецело отсутствует коррозия. Греющие модули между собой соединяются посредством обжимных гаек либо методом бронзовой пайки. Теплообменники в углах соединены особыми поворотными трубами из меди либо полиэтилена.

Панели корпуса изготавливаются из экструдированного алюминиевого профиля, который снабжает равномерную отдачу теплоты на всей протяженности обогревателя. По методике нагрева модуля плинтусная система не редкость водяной и электрической. Теплоноситель (электричество либо вода) к теплому плинтусу подается от распределительного коллектора при помощи подводных труб. Распределительный коллектор в большинстве случаев комплектуется расходомерами, отсечными и сливными кранами, автоматическими воздухоотводчиками.

Электропитание происходит от электросети переменного тока 220В. Подсоединяются обогреватели через термостат - устройство управления температурой, при помощи которого и регулируется температура в помещении. Выносные датчики управления размещаются на высоте роста человека, дабы воссоздавать самые комфортные условия нахождения людей в помещении.

  • В системах отопления теплыми плинтусами смогут применять устройства управления температурой различной сложности: простые – коммутационная аппаратура и термостаты;
  • Средней сложности – коммутационная аппаратура, электронные многоточечные термостаты, индикаторы температуры;
  • Высокой сложности – микропроцессорная система управления вплоть до системы «умный дом».

Принцип работы

Принцип работы системы «теплый плинтус» основывается на эффекте, в то время, когда теплый воздушное пространство словно бы «прилипает» к стенкам комнаты. Для получения тепловой энергии плинтус подключается к централизованной либо автономной системе отопления, а уже конкретно система может служить дополнительным либо главным источником обогрева. Система «тёплый плинтус» способна легко интегрироваться с любым котельным оборудованием и работать от любого источника энергии: солнечная энергия, газ, нефтепродукты либо геотермальная энергия.

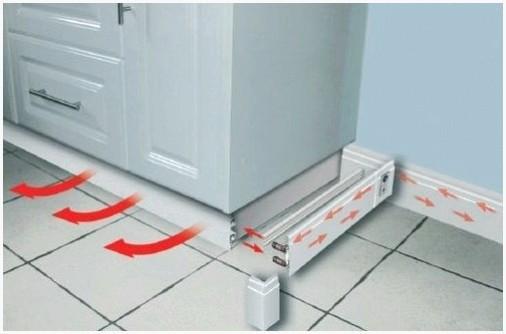

Эту систему монтируют по периметру помещения, заменяя собой установку обычного напольного плинтуса. Плинтус размещается конкретно на стене жилья. Тепловая энергия обогревающих плинтусов поднимается вверх медленным потоком, формируя вдоль стенку и окон необычный тепловой экран, который мешает оттоку теплоты.

Нагретый воздушное пространство согревает всю площадь стен. После этого стенки, со своей стороны, отдают это тепло всему помещению: мебели, потолку, потолочной поверхности. За счет отсутствия чрезмерной конвекции теплота распределяется равномерно по всему объему пространства - от пола до потолка. Причем, благодаря медленному поднятию нагретого воздуха вверх, в помещении не поднимается пыль.

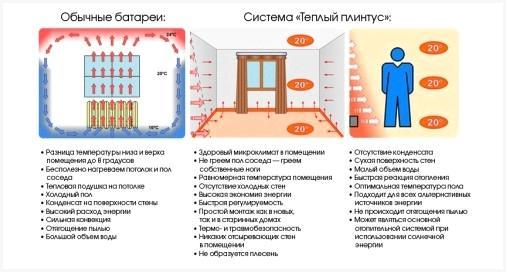

Преимущества «теплого плинтуса»

Монтаж системы «теплый плинтус» разрешает дом прогреть в том объёме, который требуется для жильцов. Помещение нагревается приблизительно до 20-24 градусов. Тепловая энергия равномерно распределяется по всей комнате. Температура окружающей среды однообразна на уровне пола и потолка, воздушное пространство с теплым плинтусом не планирует под потолком в тепловую подушку, исходя из этого тепло не теряется при проветривании.

Температура самого теплого плинтуса может составлять 40 – 70 градусов, благодаря чему получается сэкономить на обогреве жилья до 40%. Полный контур водяного теплого плинтуса применяет меньше жидкости, чем батарея, в 2 раза, и для его нагрева требуется в 2 раза меньше энергии. Экономичными являются и электрические плинтусные системы: к примеру, электрообогреватель, мощность одной секции которого образовывает 190 Вт, потребляет больше энергии на 30-40%, чем теплый плинтус.

Потеря тепла в тёплых плинтусах образовывает лишь 5 градусов, а вот в простых радиаторах доходит до 20 градусов. Низкие потери тепла достигаются благодаря повышению скорости прогона носителя теплоты в контурах системы, наряду с этим на создание теплового экрана расходуется малый часть тепла, а основная часть (приблизительно 80%) идет на излучение для прогрева комнаты.

Дополнительное преимущество получается благодаря циркуляции в системе маленького количества воды - 0,34 литра на 1 метр, что разрешает уменьшить инерцию, быстро реагировать на каждые трансформации температуры, правильнее её регулировать, а также и при помощи применения электронных термостатов с сервоприводами.

Лучистое тепло от плинтусов снабжает оптимальную влажность в помещении, мешает формированию конденсата, не выходит через окна наружу, не сушит воздушное пространство в жилье и не губит комнатные растения. Получается, что цена водяного теплого плинтуса в полной мере оправдана!

В системе «тёплый плинтус» отсутствует активная конвекция (другими словами не образуется пыль в воздухе), что вместе с равномерно распределенной теплотой, создается здоровый микроклимат в помещении. В таком жилье гарантированно будет отсутствовать плесень, поскольку помещение прогревается равномерно, включая и углы. Отопительный прибор плинтусного вида стенки в комнате избавляет от излишней влажности, выступающей проводником теплоты наружу, и не есть средой размножения плесени.

Кроме этого система «теплый плинтус» станет лучшим решением для помещений, для которых привычное нам отопление не есть действенным, - для комнат с громадными окнами либо сплошным остеклением, для квартир с высокими потолками либо жилья, где используется «второй свет». Еще больше преимуществ у данной системы проявляется в помещениях с громадной площадью – спортивных залах, магазинах, поликлиниках, школах, музеях, зимних садах, разных культурных центрах.

Подобный тип обогрева есть полностью надёжным, поскольку в отличие от батарей он не портит деревянную поверхность. Исходя из этого рядом с теплым плинтусом возможно ставить без опасения каждые предметы мебели, к примеру, шкафы, кресла и диван, кроме того антиквариат и музыкальные инструменты, различную аппаратуру, включая компьютер и ЖК-телевизор. Не пострадают, располагаясь рядом, и шторы до самого пола.

Теплый плинтус превосходит не только классические радиаторы и конвекторы, но и систему «теплый пол». В отличие от теплых полов и ИК-пленок, электрические утепленные плинтуса быстро монтируются без необходимости проведения важных строительных работ. Плинтусная система отопления жилья разрешает применять её преимущества в разных дизайнерских и архитектурных проектах, создавая для творчества много возможностей. Система практически незаметна, а цвет наружного элемента не редкость любым, включая и декорацию под породы дерева.

Не считая этих преимуществ, системе «теплый плинтус» присущи и такие преимущества, как легкий демонтаж и обратная установка без повреждений интерьера, стремительный нагрев помещения, автоматическое управление системой, а также и возможность в каждой комнате устанавливать личный уровень температуры, пожаробезопасность, отсутствие возможности утечки теплоносителя и угрозы промерзания при отключении питания.

Монтаж «теплого плинтуса» своими руками

Элементы системы «теплый плинтус» возможно устанавливать на любой поверхности: гипсокартон, дерево, кирпичная либо каменная кладка. Поверхность устройств защищают покрытием, которое стойко к механическим действиям и выполнено с применением порошково-полимерной технологии. Устанавливать теплый плинтус принято по периметру комнаты вместо простого. Причем, не обязательно это делать на всей протяженности.

Подготовительные работы

Но перед монтажом теплого плинтуса необходимо определиться, какой тип системы самый приемлемый для вашего случая – плинтуса, что работают на жидкости (антифриз либо тёплая вода), и электрическая система (ТЭНы), которая работает от розетки. В первом случае направляться заблаговременно продумать, как система будет подключаться: к личному котлу либо центральной системе отопления. В случае если это электрический плинтус, тогда нужно учитывать надёжную подводку к розетке.

Расчёт количества плинтусов

Дабы выяснить количество плинтусов, необходимо знать неспециализированную мощность системы теплого плинтуса. Для каждой отдельной комнаты данный показатель определяют благодаря точным расчётам потери тепла, учитывая теплоизоляцию стен, остекление окон, вид помещения, температуру снаружи.

В среднем для нашей страны для компенсации потерь тепла в жилом помещении в зимнюю пору необходимо затратить 100 Вт теплоты, дабы обогреть площадь в один метр квадратный. Чем меньше будет потеря тепла здания, тем требуется отопительная система меньшей мощности, и соответственно цена теплого плинтуса будет меньшей.

При условии создания хорошей теплоизоляции на отопление 10 квадратных метров комнаты при высоте 2,5 метра требуется 0,5 кВт электрической мощности, а вот при конвекторной системе нужно на обогрев данной площади затратить 1 квт. Кроме этого при подсчете числа плинтусов направляться учитывать соотношение длины стен и плинтуса и температурного зазора, который формируется между плинтусами.

Подбор места для панелей

Установку «теплого плинтуса» создают в соответствии с замыслу монтажа. Плинтус устанавливают в один ряд на уровне одного сантиметра от пола и на расстоянии 15 миллиметров от стенки на двух упорах. Зазор требуется для конвекции при работе системы, дабы не произошёл перегрев.

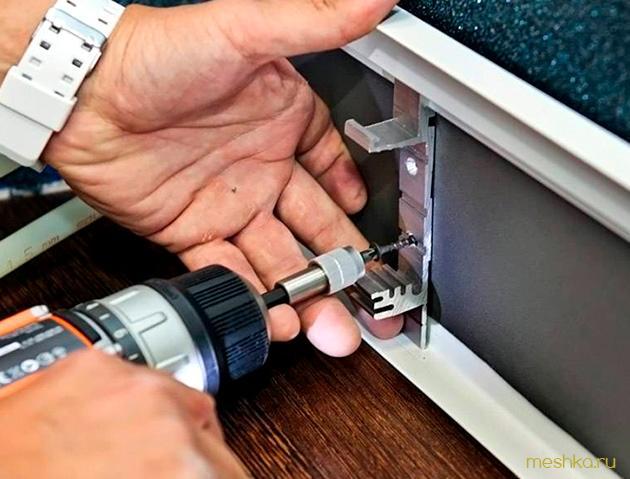

Сначала необходимо провести разметку стенки по уровню отбивочной нитью (вдоль данной черты будет устанавливаться плинтус) на высоте не меньше 1 сантиметров от пола. Приложите к стенке заднюю панель модуля и разметьте отверстия под бурение. Вставьте в них по окончании бурения пластиковые дюбеля и закрепите модуль плинтуса. Монтируйте аналогично все последующие модули, наряду с этим необходимо строго придерживаться уровня.

По окончании установки всех плинтусов необходимо установить питающие перемычки и в обязательном порядке сделать заземление. Разрешается подключать не больше 17 модулей системы «теплый плинтус», что имеют на один шлейф мощность 200 Вт, по причине того, что заложен в нагревательного элемента кабель, который имеет сечение 2,5 квадратных миллиметров. Все модули подсоединяют последовательно.

По окончании установки теплого плинтуса и расключения модулей необходимо закрыть их крышками и поставить боковые и шовные заглушки, при недостаточной фиксации крышки направляться подогнуть нижние края задней части базы.

Установка и подключение терморегулятора

Терморегулятор принято устанавливать на высоте 1,2 - 1,5 метров, напротив нагревательных элементов на внутренней стенке, далеко от сквозняков и в самом эргономичном месте – к примеру, рядом с выключателями и розетками, дабы не мешать расстановке мебели, установке техники и монтажу кухне. Терморегулятор должен быть открытым для воздуха.

Приложите к стенке заднюю панель терморегулятора в месте установки и разметьте отверстия для сверления под дюбеля диаметром 6 миллиметров. По окончании монтажа задней части удостоверьтесь в надежности надежность крепления к стенке. Не забывайте, что терморегулятор реагирует на температуру в помещении, исходя из этого его направляться устанавливать напротив панели на расстоянии не меньше 2 метров. Закройте терморегулятор по окончании подключения крышкой и проведите калибровку температуры срабатывания реле.

Прокладка кабеля

Прокладывать кабель необходимо в соответствии с замыслу установки системы «теплый плинтус» с соблюдением всех сечений, каковые выбраны в соответствии с подключенной мощности. Подключение к сети нагревательных элементов создают параллельно, другими словами возможно подключать все монтажные провода по одной стороне комнаты.

В случае если необходимо соединительный кабель сделать скрытым, проштробите канал в стенке, если вы желаете, дабы провод был наружным — подготовьте монтажный декоративный короб. Конкретно подключение создают через распределительную коробку либо терморегулятор.

Дальше необходимо соединить своими руками теплый плинтус с кабелем. Настоятельно рекомендуется использовать ДИФ УЗО. Потом выберите нужную длину провода и обожмите его в наконечнике. Вставьте в клеммную шину наконечники и зажмите отверткой. Два кабеля, каковые идут от панели, подсоедините аналогично иначе шины. Удостоверьтесь в надежности уровень качества зажима в клеммной шине проводов. Клеммную шину закрепите к панели при помощи саморезов. Место крепления указывается на панели либо в нижнем правом углу.

Затем нужно подключить к терморегулятору соединительные провода (схема подключения кабеля указывается в паспорте на терморегулятор) и подключить терморегулятор к электросети.

Завершать работу по установке теплых плинтусов рекомендуется тестированием системы отопления. Для этого включите систему, удостоверьтесь в надежности автомат ДИФ УЗО при помощи тестовой кнопки «Т» и выставьте температуру. Удостоверьтесь в надежности терморегулятор ещё раз на соответствие температуры воздуха в комнате с температурой срабатывания и нагрев «тёплого плинтуса». Не забывайте, что температура нагревательных элементов в любом случае обязана соответствовать упомянутой в паспорте производителя температуре.

Монтаж теплого плинтуса
